一、GTC型平板式高梯度磁选机说明
GTC型平板式高梯度磁选机主要适用于粒度5mm以下的弱磁性矿物的磁选及非金属矿物的除铁，如：云母粉、石英砂、钾长石、霞石、萤石、硅线石、锂辉石、高岭土、锰矿、弱磁铁矿、磁黄铁矿、焙烧矿、钛铁矿、赤铁矿、褐铁矿、菱铁矿、钛铁矿、铬铁矿、黑钨矿、钽铌矿、赤泥等。也可用于煤、非金属矿、建材等物料的除铁作业。
整机的设计和研发积物理力学、流体力学、磁力学与一体，具有超高磁场强度，最高磁场可达15000GS。本机的发明完全可以解决以下行业中对除铁的高标准要求，并且造价仅为立环式高梯度磁选机的十分之一，性价比之高是立环式磁选机永远无法超越的。从根本上解决了传统磁选机在处理小颗粒状物料时容易堵塞和带料严重的世界性技术难题在高梯度磁选机领域属于革命性突破，其性能属全球领先。

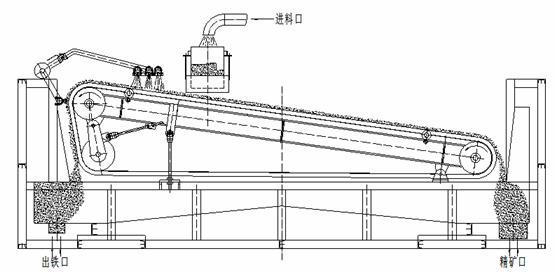

二、GTC型平板式高梯度磁选机示意图
三、GTC型平板式高梯度磁选机工作原理
GTC型平板式高梯度磁选机主要由支架、板式磁选系统、入料搅拌系统、水源系统、卸铁系统、调节系统等结构组成。
工作时，物料流向和卸铁系统成反向逆流式，非磁性物质利用物理学结构原理自流至出料口，经卸矿冲洗达到完全卸干净的目的。磁性物质经长距离、长区域、多次数被超强磁场吸附，经卸铁系统逆向运转至出铁口，经卸矿冲洗达到完全卸干净的目的。
四、性能特点
GTC平板式高梯度磁选机磁系采用先进的计算机模拟设计，采用对斥形磁极排列结构 ,有效保障工作范围内对铁质的最大吸附面积和吸附能力。
磁性材料全部采用高强稀土钕铁硼组成强力磁芯，钕铁硼纯度高，用量大，磁力强，最高磁场强度可达18000gs。在高梯度磁选机领域属于革命性突破，其性能属全球领先。 整机最优化设计，磁系采用全密封结构，防氧化，保障在恶劣环境下强磁磁芯十年内磁力消耗不超过5%，不影响正常使用。
驱动部分采用性能优良的无极调速电机，完全自动连续工作和卸铁，节省人力，运行可靠无故障。整机入料系统采用电机搅拌结构，使物料进入磁选区时均匀且矿浆浓度符合选矿要求，使分选效果更加有效。
整机水源系统采用整体单一入水口，分阀控制各用水点。方便客户配套上水设备，各阀门可根据实际需要开启和调节用水量。
物料通过或接触部位全部采用不锈钢或非磁性材质，有效避免设备对物料的二次污染。必要时重要部位可做耐磨处理。
整机结构可根据现场情况做敞开式或全密封式两种结构。可适应不同的客户和现场条件要求。
五、GTC型平板式高梯度磁选机主要技术参数
|
型号 |
磁选区尺寸 |
处理量 |
给矿浓度 |
最高磁场强度 |
分选粒度 |
功率 |
|
GTC-520 |
500*2000mm |
1t/h |
20%-25% |
9000-18000gs |
≤2mm |
1.1kw |
|
GTC-620 |
600*2000mm |
1.5 t/h |
20%-25% |
9000-18000gs |
≤2mm |
1.5kw |
|
GTC-820 |
800*2000mm |
3 t/h |
20%-25% |
9000-18000gs |
≤2mm |
2.2kw |
|
GTC-1020 |
1000*2000mm |
4 t/h |
20%-25% |
9000-18000gs |
≤2mm |
3.0kw |
|
GTC-1220 |
1200*2000mm |
5 t/h |
20%-25% |
9000-18000gs |
≤2mm |
4.0kw |
|
GTC-1520 |
1500*2000mm |
7 t/h |
20%-25% |
9000-18000gs |
≤2mm |
5.5kw |
|
GTC-1820 |
1800*2000mm |
10 t/h |
20%-25% |
9000-18000gs |
≤2mm |
5.5kw |
|
GTC-2025 |
2000*2500mm |
15 t/h |
20%-25% |
9000-18000gs |
≤2mm |
7.5kw |
|
GTC-2530 |
2500*3000mm |
20 t/h |
20%-25% |
9000-18000gs |
≤2mm |
7.5kw |
